5月27日，RayNeo雷鸟发布了Air 3s Pro眼镜，其搭载第5.5代双层Micro-OLED屏幕，98% DCI-P3色域和ΔE＜2的色彩校准保证了色彩的真实还原。等效135英寸的显示效果以及3D环绕音效系统，主打身临其境的 “便携巨幕” 体验，很适合沉浸式影音娱乐和游戏等娱乐场景。
针对长时间观影投屏场景下的设备补电需求，雷鸟还专门设计了一款边充边用USB-C转接器。其自带USB-C连接线设计，并配备有100W PD输入接口以及4K60Hz视频传输接口，兼顾大功率供电以及高清视频传输，同时相当小巧便携。下面我们就来看看这款转接器的具体设计用料。

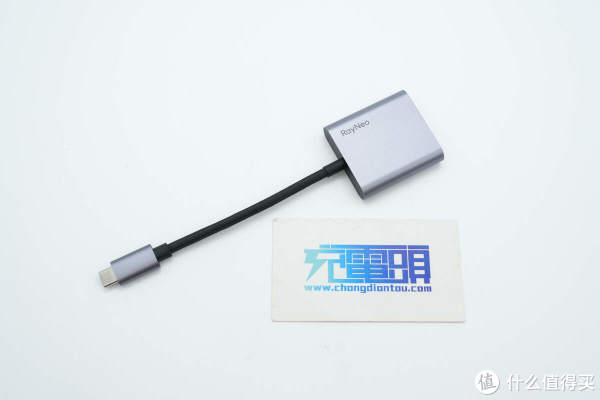

雷鸟边充边用USB-C转接器外观
雷鸟Air 3s Pro套装内除眼镜外，还有数据线、边充边用USB-C转接器、说明书、配镜服务卡、便携眼镜收纳盒、便携盒和眼镜布。
这款转接器自带USB-C连接线，端子以及转接器机身外壳均采用金属材质，表面喷涂银灰色漆进行装饰，整体质感十足。

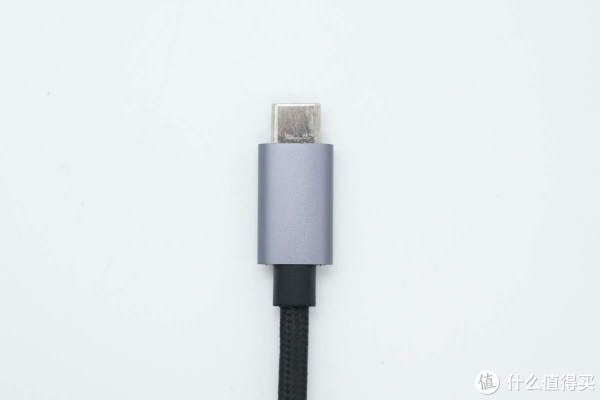

USB-C端子一览，风格简约，末端设计抗弯折网尾。
线身外套黑色编织外被，更加耐磨耐脏污，经久耐用。

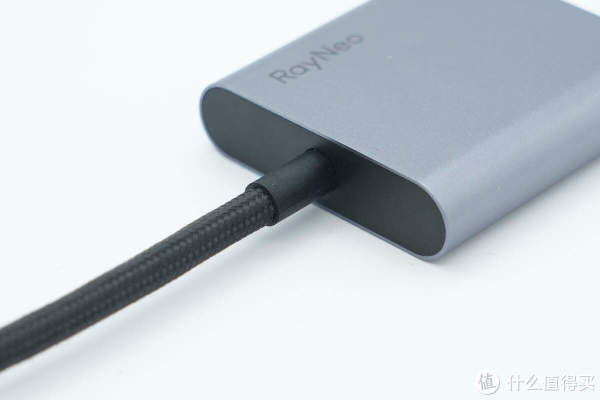

线缆与机身连接处同样做了抗弯折保护设计。

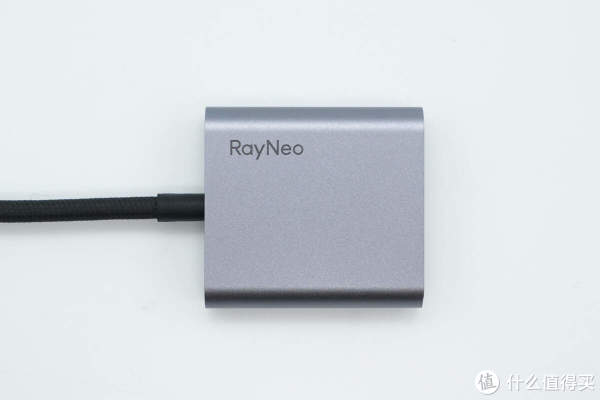

边充边用USB-C转接器机身外壳设计样式相同，正面左上角镭雕RayNeo品牌。

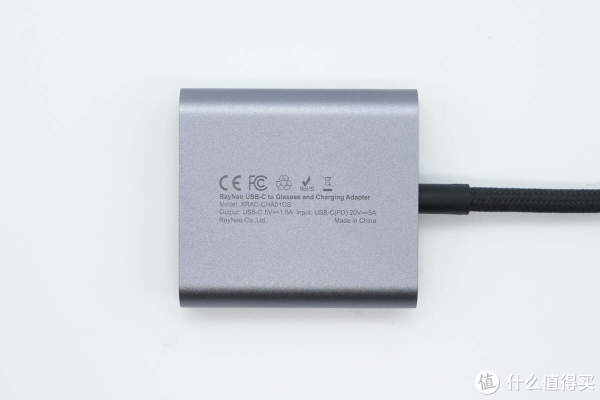

背面镭雕产品参数信息。

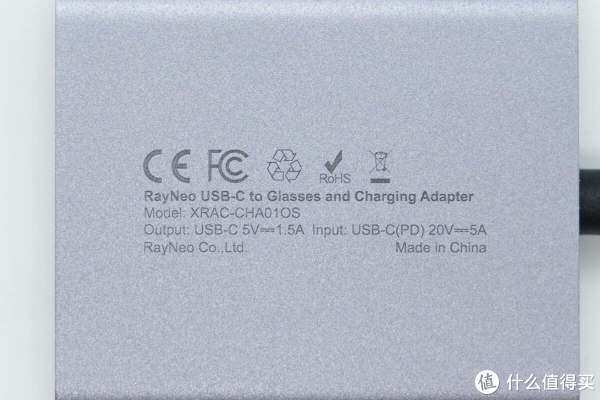

产品参数特写
型号：XRAC-CHA01OS
USB-C(PD)输入：20V5A
USB-C输出：5V1.5A
产品通过了CE、FCC认证。

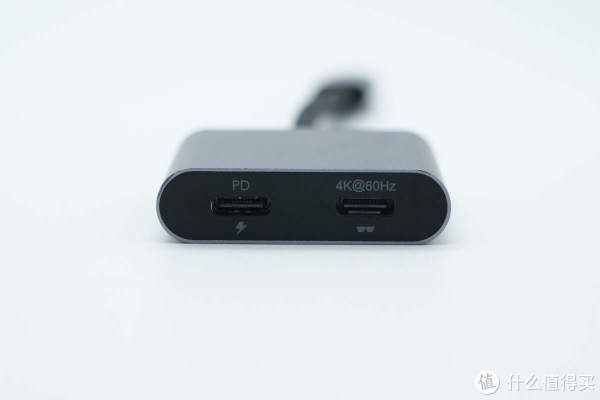

机身另一端配置有一个USB-C PD快充输入接口以及一个USB-C视频传输接口，该接口支持同时为雷鸟Air 3s Pro提供4K60Hz视频传输以及5V1.5A供电。
实测转接器机身长度为44.92mm。

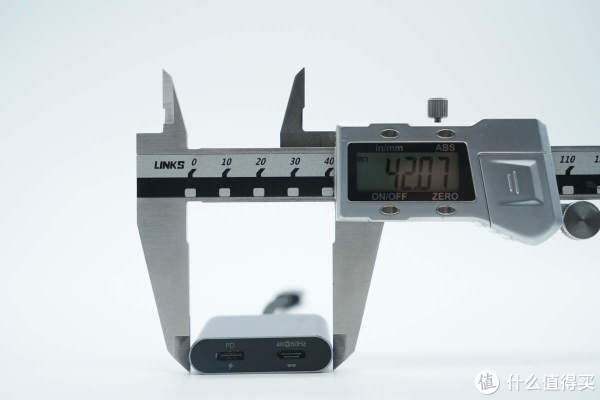

宽度为42.07mm。
厚度为11.05mm。

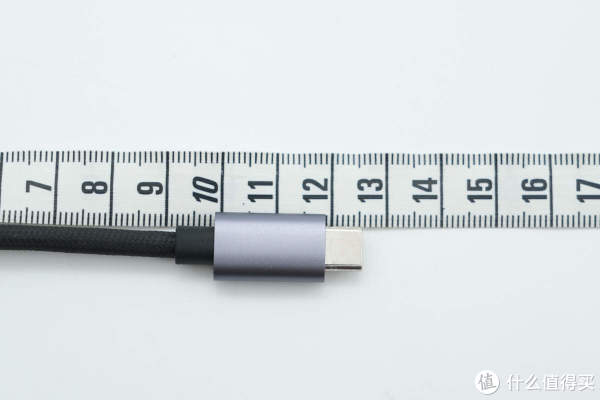

另外测得USB-C线长度约为12.5cm。

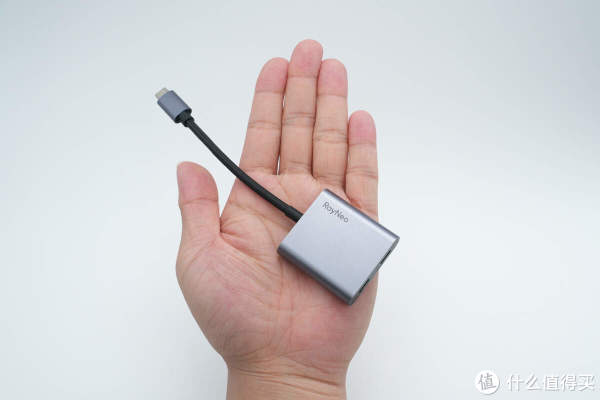

产品拿在手上的大小直观感受。

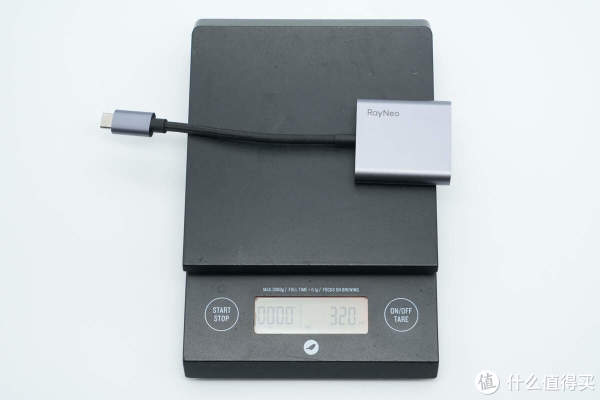

另外测得产品重量约为32g。

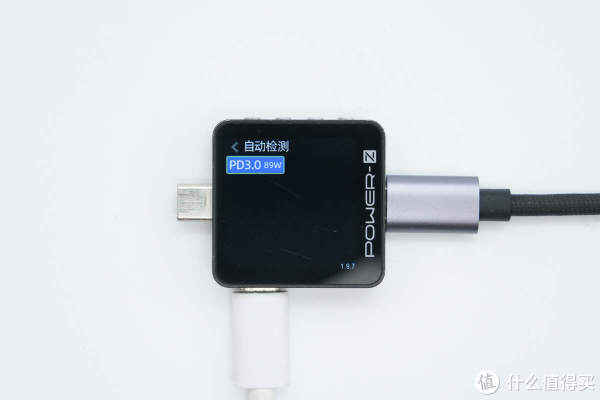

通过苹果140W充电器给转接器供电，使用ChargerLAB POWER-Z KM003C测得USB-C线支持PD3.0快充协议。

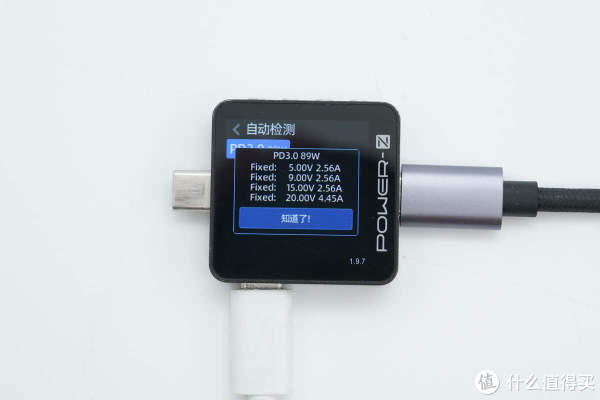

PDO报文显示USB-C线还具备5V2.56A、9V2.56A、15V2.56A、20V4.45A四组固定电压档位。

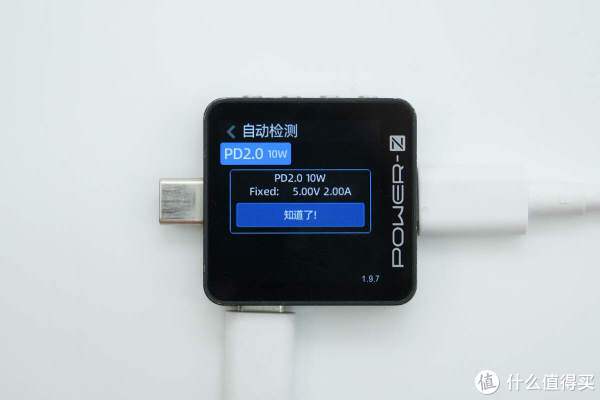

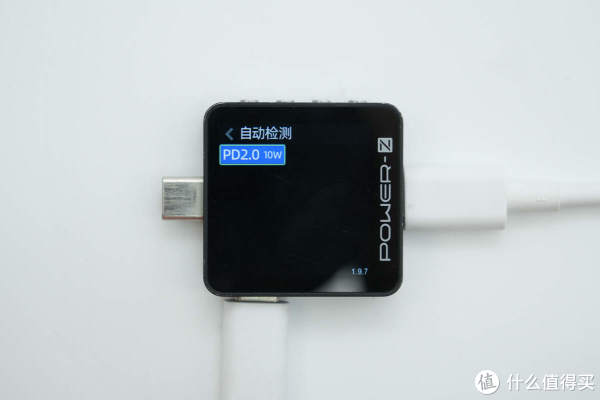

测得视频传输USB-C接口支持PD2.0快充协议。
PDO报文显示该接口具备5V2A一组电压档位。

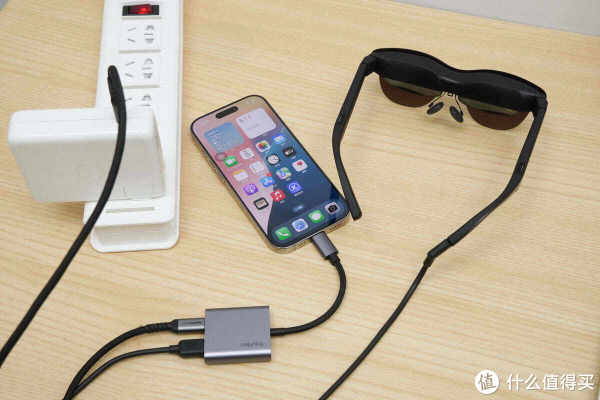

雷鸟边充边用USB-C转接器使用场景一览，实现苹果iPhone 16 Pro Max和雷鸟Air 3s Pro视频传输的同时为两个设备补电，适合长时间观影投屏场景下使用。
雷鸟边充边用USB-C转接器拆解

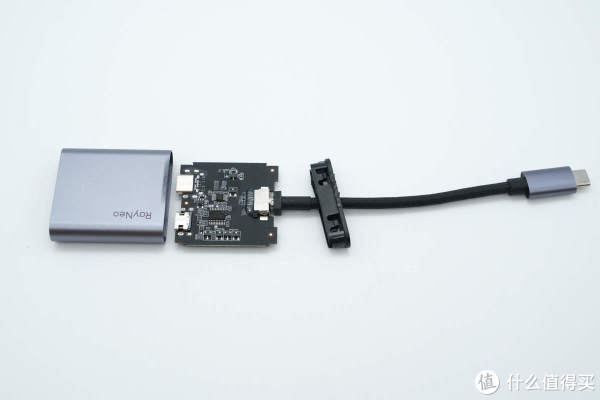

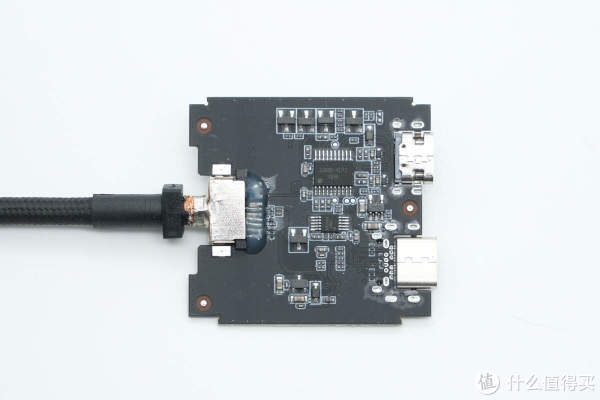

拆开USB-C线与机身连接端塑料壳取出PCB板，塑料壳为卡扣固定封装。

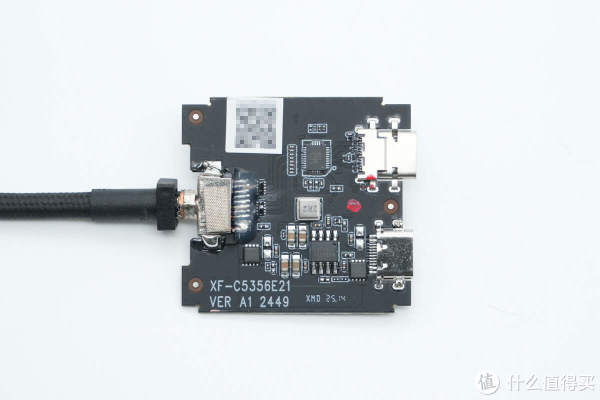

USB-C连接线线芯与PCB板锡焊并打胶水保护，同时通过金属片箍紧防崩散，金属片上贴有导电布。PCB板正面设有VBUS开关管、同步降压转换器、降压电感等器件。
另一面线芯焊接处也打胶水处理，此外设有钰泰半导体ETA6280S2F过流保护芯片等器件。

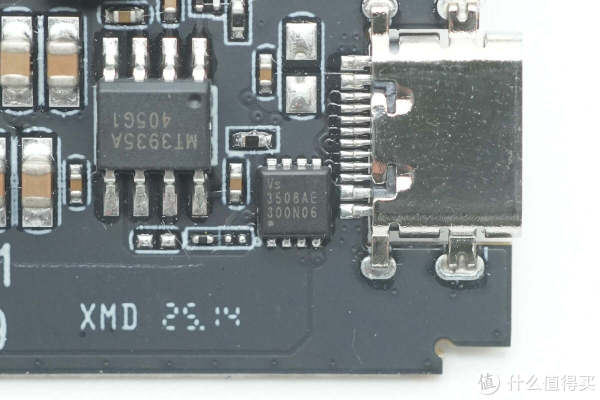

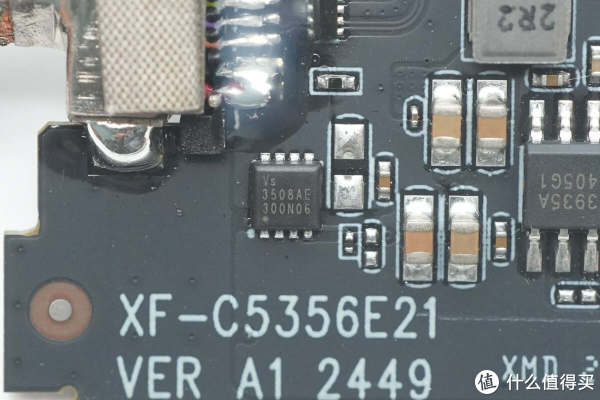

USB-C PD输入快充口的VBUS开关管来自威兆半导体，型号VS3508AE，PMOS管，耐压-30V，导阻8.5mΩ，采用PDFN3333封装。

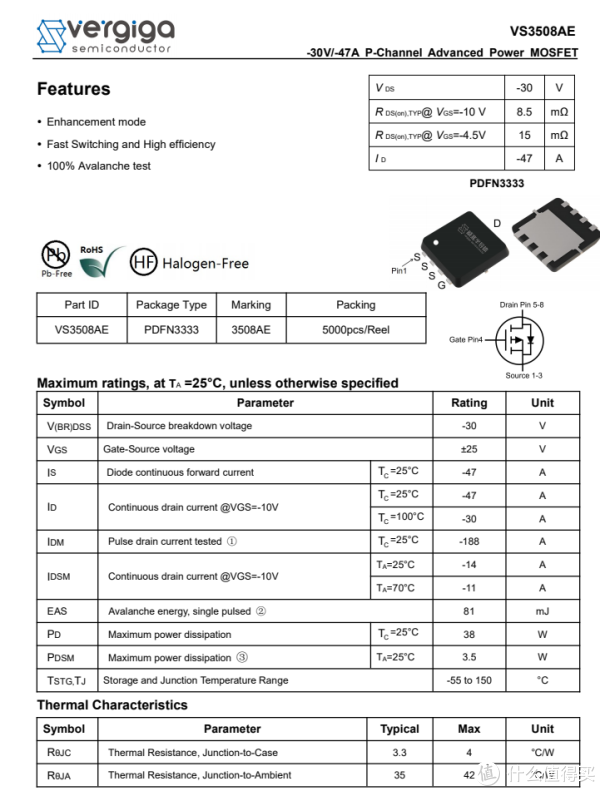

威兆半导体 VS3508AE 详细资料。

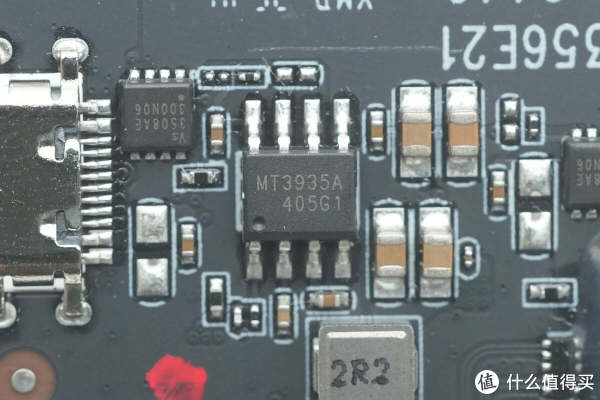

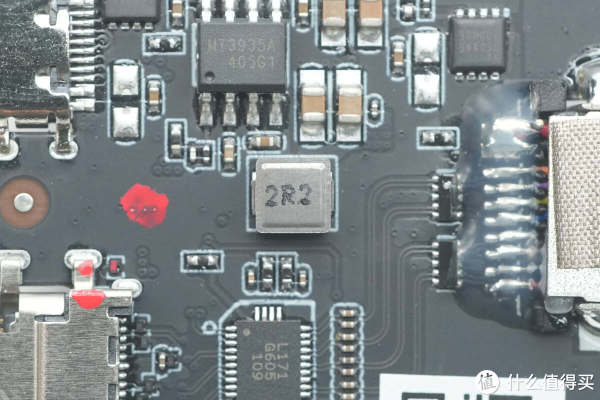

同步降压芯片来自莱颉，型号MT3935A，是一颗26V输入电压，4A连续输出电流，5A峰值输出电流的同步降压转换器，芯片内置开关管，采用SOP8-EP封装。
搭配的2.2μH降压电感特写。

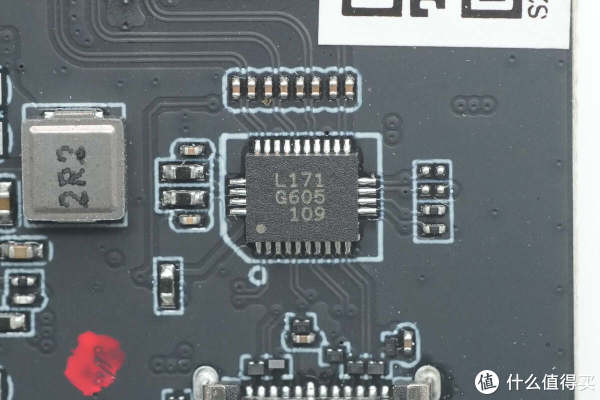

威锋电子VL171用于USB-C接口解复用，输出DP视频信号和USB，采用QFN-28封装。

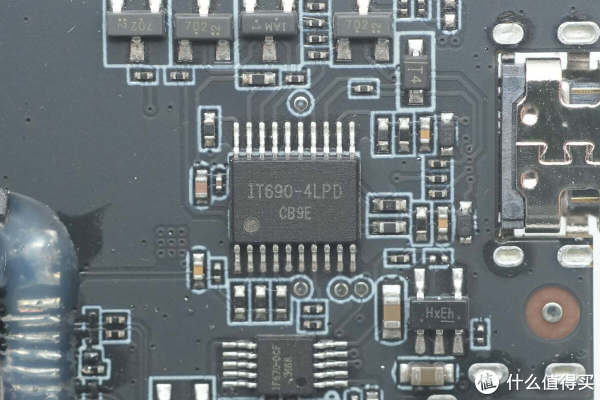

一颗丝印IT690-4LPD的芯片特写。

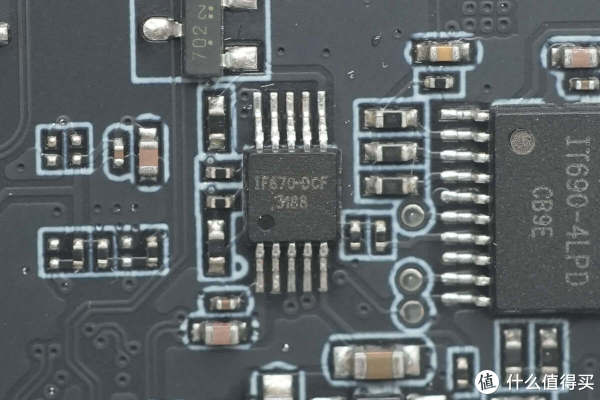

一颗丝印IF670-DCF的芯片特写。

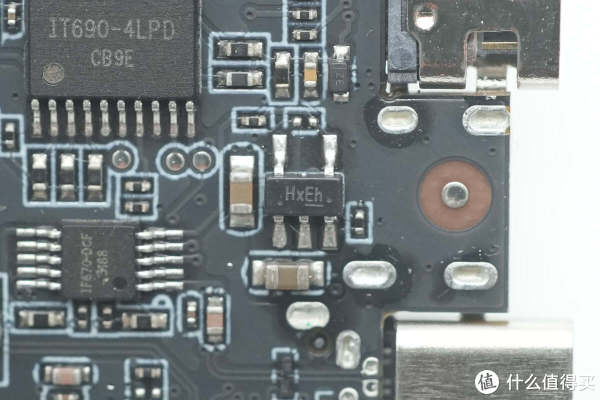

过流保护芯片来自钰泰半导体，丝印Hx，型号ETA6280S2F，支持2.1-6V输入电压，具备6.1V过压保护，输出电流可通过外接电阻设置，支持75mA-2.2A设置，芯片具备快速过电流响应，支持反向电流阻断，采用SOT23-5封装。

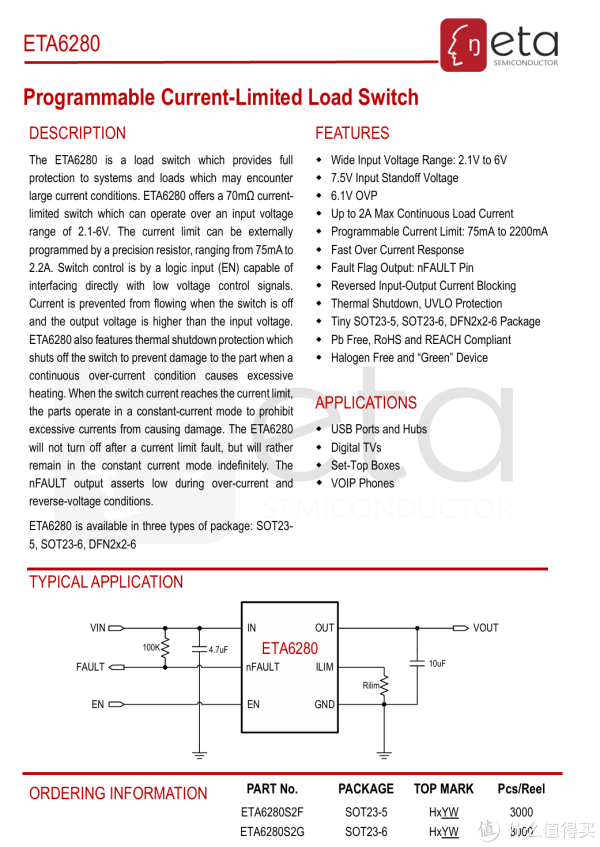

钰泰半导体 ETA6280 资料信息。
用于USB-C线供电控制的VBUS开关管也是采用威兆半导体VS3508AE。

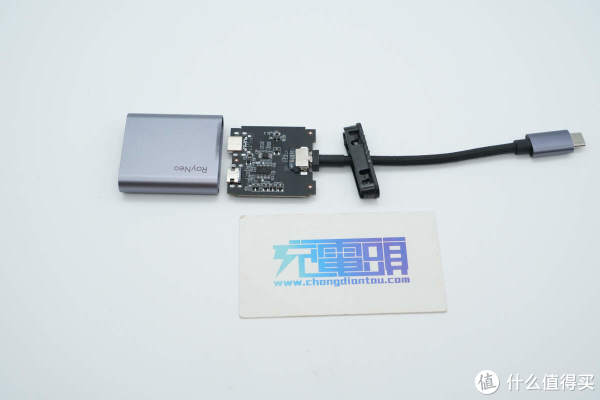

全部拆解一览，来张全家福。
充电头网拆解总结

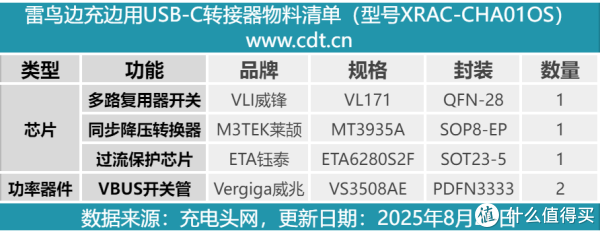

最后附上雷鸟边充边用USB-C转接器的核心器件清单，方便大家查阅。
雷鸟Air 3s Pro附送的这款USB-C转接器专为眼镜长时间使用场景设计，即便连接的是笔记本电脑这样的大设备，100W PD快充输入接口也足以为其供电。另外的4K60Hz视频传输接口则可满足高清视频传输需求。
此外USB-C连接线为编织线设计，两端做了抗弯折设计，更加耐磨耐用。端子以及机身均为金属材质外壳，强度高保护性好的同时精致感更足。产品无论是整体的设计还是性能，规格上均做到与雷鸟Air 3s Pro这款智能AR眼镜相匹配。
充电头网通过拆解了解到，转接器机身内部采用黑色PCB板，USB-C连接线线芯通过金属片以及打胶水加强保护。转接器采用了莱颉MT3935A同步降压方案，威锋电子VL171多路复用器开关。还使用了钰泰半导体ETA6280S2F过流保护芯片，威兆半导体VS3508AE VBUS开关管等器件，用料可靠。
